車庫環(huán)氧地坪技術(shù)方案



A、厚約1.5mm環(huán)氧樹脂砂漿平涂地坪（車位）

B、厚約2.0mm環(huán)氧樹脂砂漿平涂地坪（通道）

C、厚約3.0mm環(huán)氧樹脂撒砂地坪漆（坡道）



一



地坪漆主要施工工藝及方法

環(huán)氧地坪漆的施工要求及施工工藝

施工要求與基面粘貼牢固、無起鼓、起殼等現(xiàn)象；表面美觀、防塵、耐磨、耐用；具有較好的抗壓、抗沖擊性；表面顏色均勻，無分色現(xiàn)象。

環(huán)氧地坪漆施工結(jié)構(gòu)層次為：素地?底涂層?石英粉底涂層?石英粉中涂層?無溶劑型面涂層。

地面漆干燥時(shí)間：表干4小時(shí)，實(shí)干3天。

環(huán)氧地坪漆坡道厚度為3.0mm，車道厚度為2.0mm，車位厚度為1.5mm。

泥基面自身的強(qiáng)度、致密程度、表面狀態(tài)等因素直接影響地坪涂裝，因此施工前必須做適當(dāng)處理。

一）、適用范圍

 適用于水泥基地涂裝

二）、基面要求

1．  一樓地面或地下室之地面，于水泥灌漿施工前應(yīng)鋪設(shè)防水膠布（PE或PVC）或施工ARDOR防潮層，其它樓層無需考慮；

2． 細(xì)石混凝土粉光之比例應(yīng)確實(shí)要求(水泥:河砂:水=1:3:0.5),其中水切勿過多發(fā)免造成翻潮沫(Laitance),最好于混凝土完成三至四天內(nèi)粉光,以確保接著效果；

3． 粉光時(shí)不可將水泥粉撒在水泥砂漿上，否則會(huì)因表面太致密及堅(jiān)硬,影響接著力；

4． 細(xì)石混凝土粉光層厚度至少要50mm以上，且力求平坦，高低差在1mm以下，經(jīng)28天以上之養(yǎng)生及充分干燥，強(qiáng)度須達(dá)3000psi以上。

5． 含水率在6%以下，方可鋪設(shè)環(huán)氧樹脂地床材。

三)、基面處理

1、堿性太大特別是含堿嚴(yán)重的地面，需用草酸或鹽酸的稀溶液中和，并用清水沖洗至中性，沖洗過的地面需充分干燥。

2、打磨清除表面的水泥浮漿和起殼松散層，并用加強(qiáng)型底油進(jìn)行補(bǔ)強(qiáng)處理。

3、舊油漆、雜物等需打磨除去。

4、油污、污垢用溶劑或?qū)Ｓ们逑磩┣逑锤蓛簟?/p>

原有的伸縮縫必須保留，接縫口應(yīng)預(yù)先清潔。



二



方案詳細(xì)說明

A、約1.5mm環(huán)氧樹脂砂漿平涂地坪（車位）；

a) 產(chǎn)品結(jié)構(gòu)圖

b) 產(chǎn)品特點(diǎn)：約1.5mm環(huán)氧樹脂砂漿地坪漆

1、美觀、防塵、易清潔

2、與基面粘接牢固，收縮率小，耐磨、耐用

3、耐一般化學(xué)腐蝕

4、具有較好的抗壓性、抗沖擊性及耐磨性能



c) 技術(shù)參數(shù)：約1.5.mm環(huán)氧樹脂砂漿地坪漆

干燥 時(shí)間	表干H	4
	實(shí)干D	3
抗壓強(qiáng)度MPA		60
抗彎強(qiáng)度MPA		50
抗沖擊性kg.cm		50
附著力級(jí)		1
鉛筆硬度H		2
耐磨性G		≤0.026（750g/500r）
保用年限		10-12年

注：以上數(shù)據(jù)系依據(jù)實(shí)驗(yàn)室標(biāo)準(zhǔn)環(huán)境制樣檢測(cè)所得，僅供參考。

d) 施工步驟：約1.5mm環(huán)氧樹脂砂漿地坪漆

1、基面清理，用吸塵打磨機(jī)打磨，要求平整、干凈、干燥；

2、涂刷30#底油，要求均勻、無漏涂；

3、用刮刀施工100目比配BA-MS帶色砂漿層環(huán)氧中涂?jī)杀椋?/p>

4、細(xì)磨、除塵

5、用刮刀施工400目比配BA-MB環(huán)氧膩?zhàn)觾杀椋?/p>

6、輥涂?jī)杀锽A-148環(huán)氧面涂?jī)杀椋?/p>

7、養(yǎng)護(hù)，養(yǎng)護(hù)期2-7天（養(yǎng)護(hù)期間不要自行使用）。



施工工序	主要材料	重涂間隔（h）
基面處理	——	——
底涂	BA-30#底油	8
環(huán)氧砂漿層	BA-MS , 100目石英砂	12
環(huán)氧砂漿層	BA-MS , 100目石英砂	8
環(huán)氧膩?zhàn)訉?/p>	BA-MB , 400目石英粉	8
環(huán)氧膩?zhàn)訉?/p>	BA-MB , 400目石英粉	8
環(huán)氧面涂層	BA-148	12
環(huán)氧面涂層	BA-148	8



B：約2.0mm環(huán)氧樹脂砂漿皺面地坪漆施工工藝（通道）

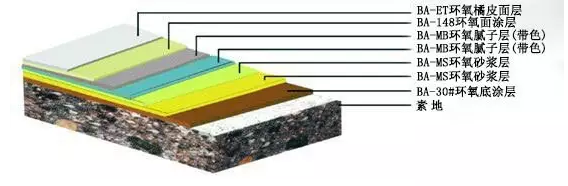

a) 產(chǎn)品結(jié)構(gòu)圖

b)產(chǎn)品特點(diǎn)：約2.0mm環(huán)氧樹脂砂漿平涂地坪（通道）

1、美觀、防塵、易清潔

2、與基面粘接牢固，收縮率小，耐磨、耐用

3、耐一般化學(xué)腐蝕

4、具有較好的抗壓性、抗沖擊性及耐磨性能



c) 技術(shù)參數(shù)：約2.0mm環(huán)氧樹脂砂漿平涂地坪

干燥 時(shí)間	表干H	4
	實(shí)干D	3
抗壓強(qiáng)度MPA		60
抗彎強(qiáng)度MPA		50
抗沖擊性kg.cm		50
附著力級(jí)		1
鉛筆硬度H		2
耐磨性G		≤0.026（750g/500r）
保用年限		8-10年

注：以上數(shù)據(jù)系依據(jù)實(shí)驗(yàn)室標(biāo)準(zhǔn)環(huán)境制樣檢測(cè)所得，僅供參考。

d) 施工步驟：約2.0mm環(huán)氧樹脂砂漿平涂地坪

1、基面清理，用吸塵打磨機(jī)打磨，要求平整、干凈、干燥；

2、涂刷30#底油，要求均勻、無漏涂；

3、用鏝刮刀施工80目砂漿層環(huán)氧中涂一遍，100目一遍；

4、細(xì)磨、除塵；

5、用刮刀施工環(huán)氧膩?zhàn)觾杀椋?/p>

6、輥涂?jī)杀锽A-148環(huán)氧面涂?jī)杀椋?/p>

7、養(yǎng)護(hù)，養(yǎng)護(hù)期2-7天（養(yǎng)護(hù)期間不要自行使用）



施工工序	主要材料	重涂間隔（h）
基面處理	——	——
底涂	BA-30#底油	8
環(huán)氧砂漿層	BA-MS , 80目石英砂	12
環(huán)氧砂漿層	BA-MS , 100目石英砂	12
環(huán)氧膩?zhàn)訉?/p>	BA-MB , 400目石英粉	8
環(huán)氧膩?zhàn)訉?/p>	BA-MB , 400目石英粉	8
環(huán)氧面涂層	BA-148	12
環(huán)氧面涂層	BA-148	8



C：約3.0mm環(huán)氧樹脂撒砂地坪漆（坡道）

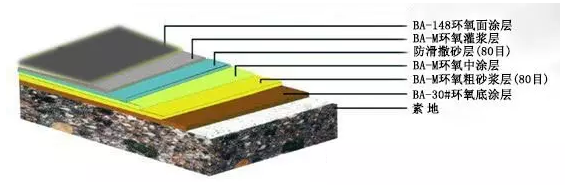

a) 產(chǎn)品結(jié)構(gòu)圖

b) 產(chǎn)品特點(diǎn)：約3.0mm環(huán)氧樹脂降噪防滑撒砂地坪

1、美觀、防滑、防塵、易清潔

2、與基面粘接牢固，收縮率小，耐磨、耐用

3、耐一般化學(xué)腐蝕

4、具有較好的抗壓性、抗沖擊性及耐磨性能



c) 技術(shù)參數(shù)：約3.0mm環(huán)氧樹脂降噪防滑撒砂地坪

干燥 時(shí)間	表干H	4
	實(shí)干D	3
抗壓強(qiáng)度MPA		65
抗彎強(qiáng)度MPA		55
抗沖擊性kg.cm		60
附著力級(jí)		1
鉛筆硬度H		2
耐磨性G		≤0.026（750g/500r）
保用年限		10-12年

注：以上數(shù)據(jù)系依據(jù)實(shí)驗(yàn)室標(biāo)準(zhǔn)環(huán)境制樣檢測(cè)所得，僅供參考。

d) 施工步驟：約3.0mm環(huán)氧樹脂降噪防滑撒砂地坪

1、基面清理，用吸塵打磨機(jī)打磨，要求平整、干凈、干燥

2、涂刷BA-30#底油，要求均勻、無漏涂

3、用鏝刮刀施工80目比配BA-MS環(huán)氧粗砂漿層一遍

4、用刮刀施工環(huán)氧BA-MS 中涂層一遍（未干）

5、拋撒80目石英砂防滑層，清掃未粘中涂的浮砂；

6、用鏝刮刀施工BA-MB環(huán)氧灌漿層一遍

7、輥涂環(huán)氧BA-148（BA-901）面涂層

8、養(yǎng)護(hù)，養(yǎng)護(hù)期2-7天（養(yǎng)護(hù)期間不要自行使用）



施工工序	主要材料	重涂間隔（h）
基面處理	——	——
底涂	BA-30#底油	8
環(huán)氧粗砂漿層	BA-MS ,80目石英砂	12
環(huán)氧中涂層	BA-MS ,	12
防滑撒砂層	80目石英砂	8
環(huán)氧灌漿層	BA-MB ,	12
面涂層	BA-148  BA-901	12

原材料產(chǎn)地：

環(huán)氧樹脂：臺(tái)灣宏昌或臺(tái)灣南亞出品

固化劑：美國氣體化學(xué)公司（Air Product）或美國Resolution（原“殼牌Shell”）

助    劑：德國畢克（BYK）公司或荷蘭埃夫卡(EFKA)
